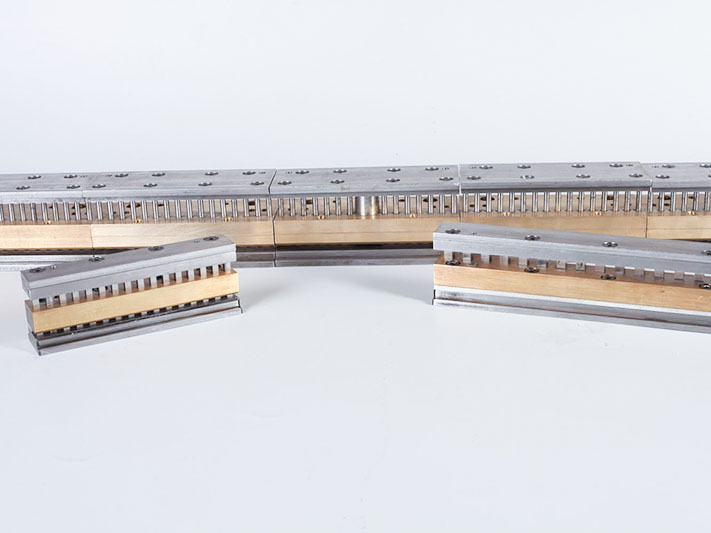

Perforierwerkzeuge

Für bequemes und schnelles Perforieren — Perforierwerkzeuge höchster Klasse

Wir spezialisieren uns auf Herstellung von Perforierwerkzeugen und garantieren deren Zuverlässigkeit, Langlebigkeit und Genauigkeit. Je nach Bedarf können sie an:

  • die von uns hergestellten Maschinen angepasst werden — Werkzeuge sind beinahe sofort verfügbar,
  • Maschinen von anderen Herstellern angepasst werden — nur auf Kundenauftrag hergestellt.

Zur Produktion verwenden wir nur bewährten Stahl, auch Pulverstahl, von BÖHLER und UDEHOLM.

Wir verfügen über langjährige Erfahrung und können jedes Werkzeug entwickeln und herstellen.

Werkzeuge nach Bedarf

Die Standardwerkzeuge mit einem Sprung von 3:1 bestehen aus Segmenten mit einer Länge von 135,47 mm. Werkzeuge mit einem Sprung von 2:1 bieten wir in A4-Länge an. Alle Perforierwerkzeuge können in beliebiger Reihenfolge eingesetzt werden und haben runde oder quadratische Löcher.

Nachstehend werden Perforationsbeispiele präsentiert:

Nachstehend werden Perforationsbeispiele präsentiert:

Die von unserer Firma angebotenen Werkzeuge garantieren einen langen und zuverlässigen Betrieb. Zum Kernprogramm gehören Segmentwerkzeuge mit einer Länge von 135,47 mm und 292,10 mm (A4), die miteinander verbunden werden können.

  1. Segmentwerkzeuge zum Perforieren mit einem Sprung von 1/3″, L=135,47 mm

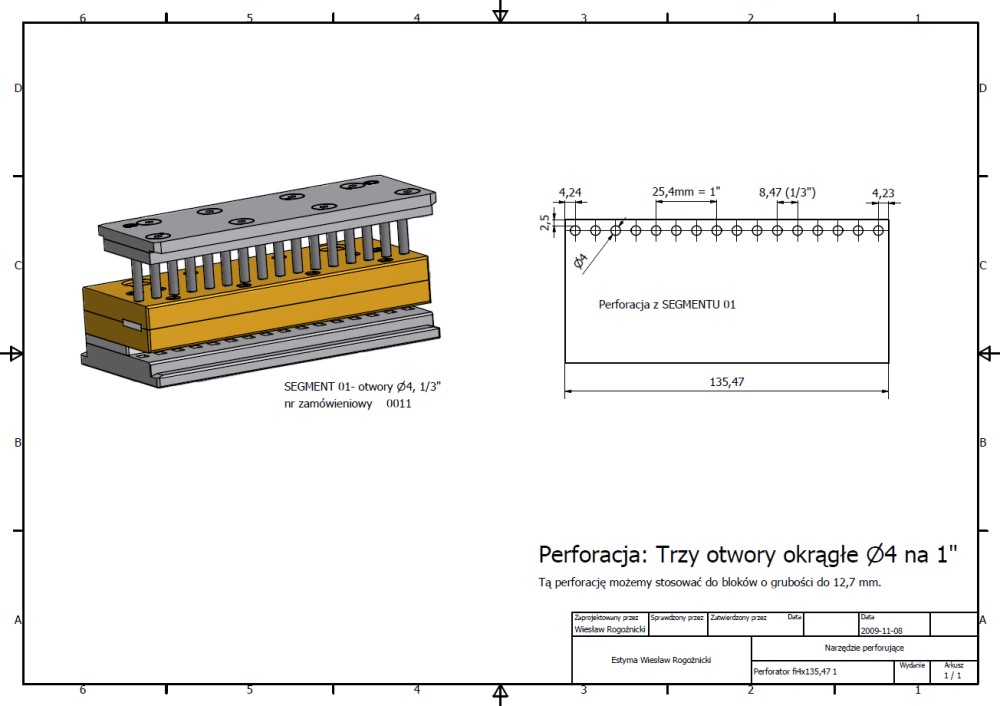

SEGMENT 01- Löcher ∅4, 1/3″ Bestellnummer 00 11
1.1 Runde Löcher ∅4 mm.SEGMENT 01- Löcher ∅4, 1/3″ Bestellnummer 00 11

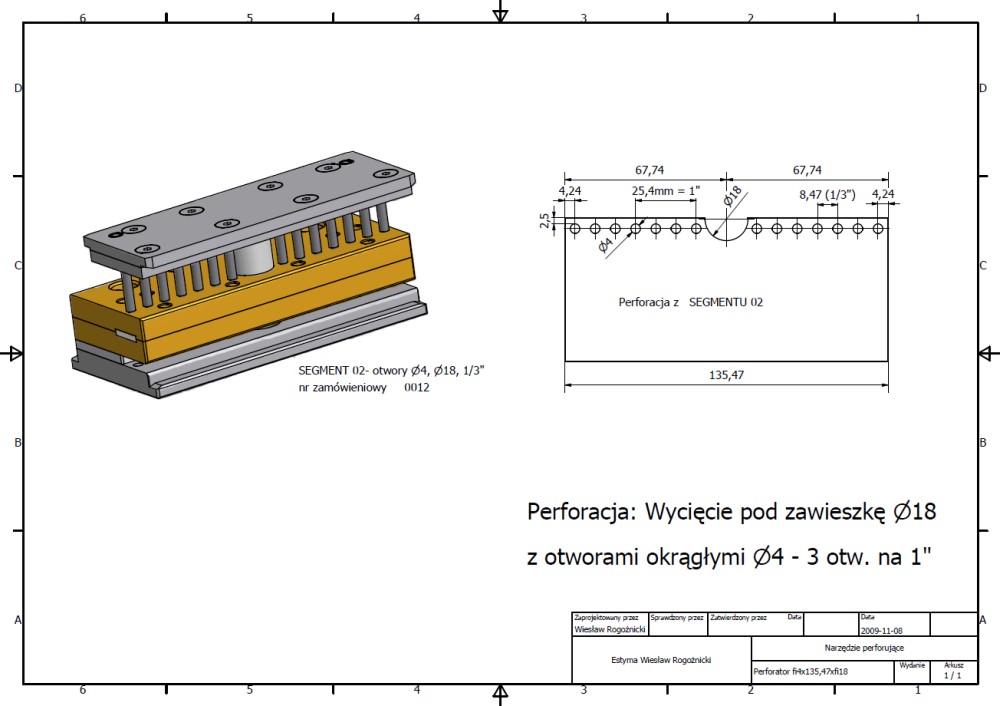

SEGMENT 02- Löcher ∅4, ∅18, 1/3″ Bestellnummer 0012
1.2 Runde Löcher ∅4 plus Loch ∅18 für den Aufhänger.SEGMENT 02- Löcher ∅4, ∅18, 1/3″ Bestellnummer 0012

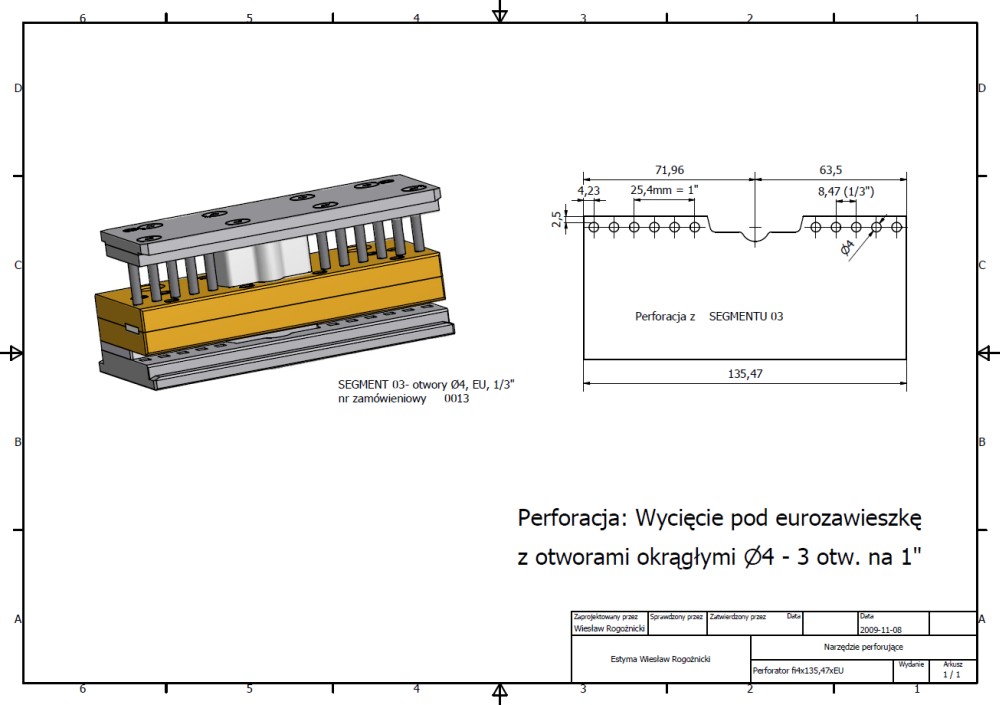

SEGMENT 03- Löcher ∅4, EU, 1/3″ Bestellnummer 0013
1.3 Runde Löcher ∅4 plus Ausschnitt für den Euro-Aufhänger.SEGMENT 03- Löcher ∅4, EU, 1/3″ Bestellnummer 0013

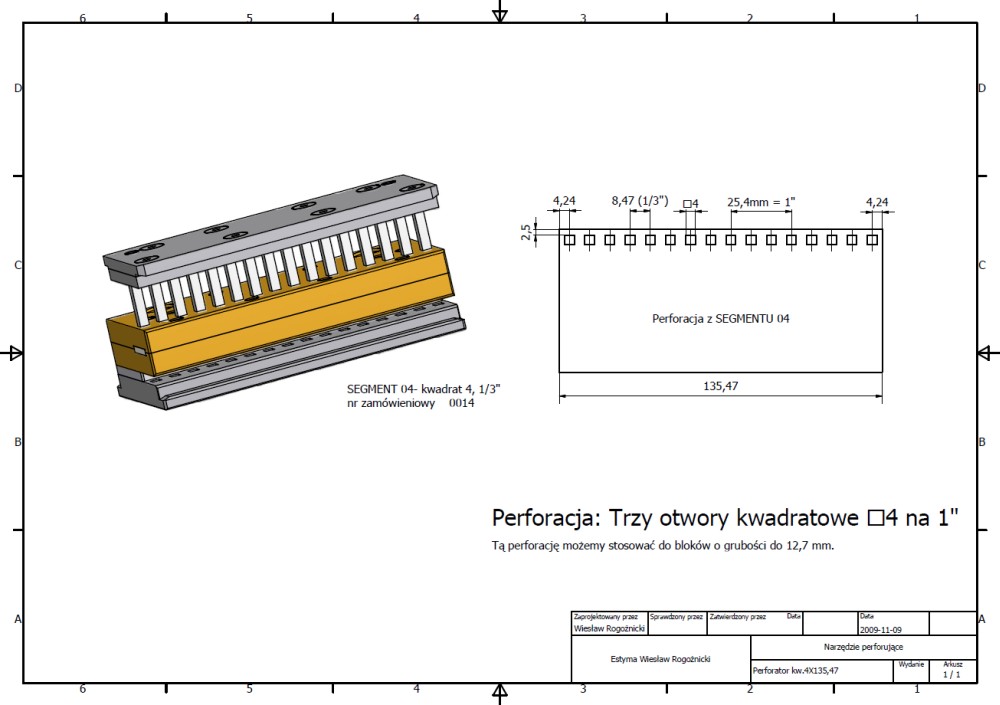

SEGMENT 04- Quadrat 4, 1/3″ Bestellnummer 0014
1.4 Quadratlöcher 4 mm.SEGMENT 04- Quadrat 4, 1/3″ Bestellnummer 0014

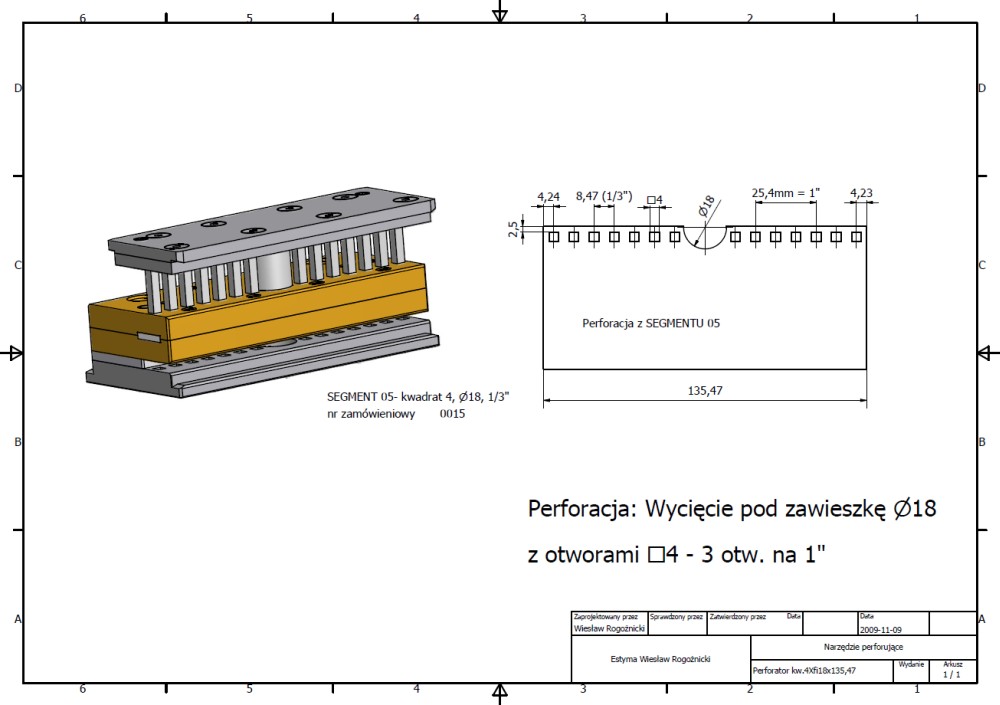

SEGMENT 05- Quadrat 4, ∅18, 1/3″ Bestellnummer 0015
1.5 Quadratlöcher 4 mm plus Loch ∅18 für den Aufhänger.SEGMENT 05- Quadrat 4, ∅18, 1/3″ Bestellnummer 0015

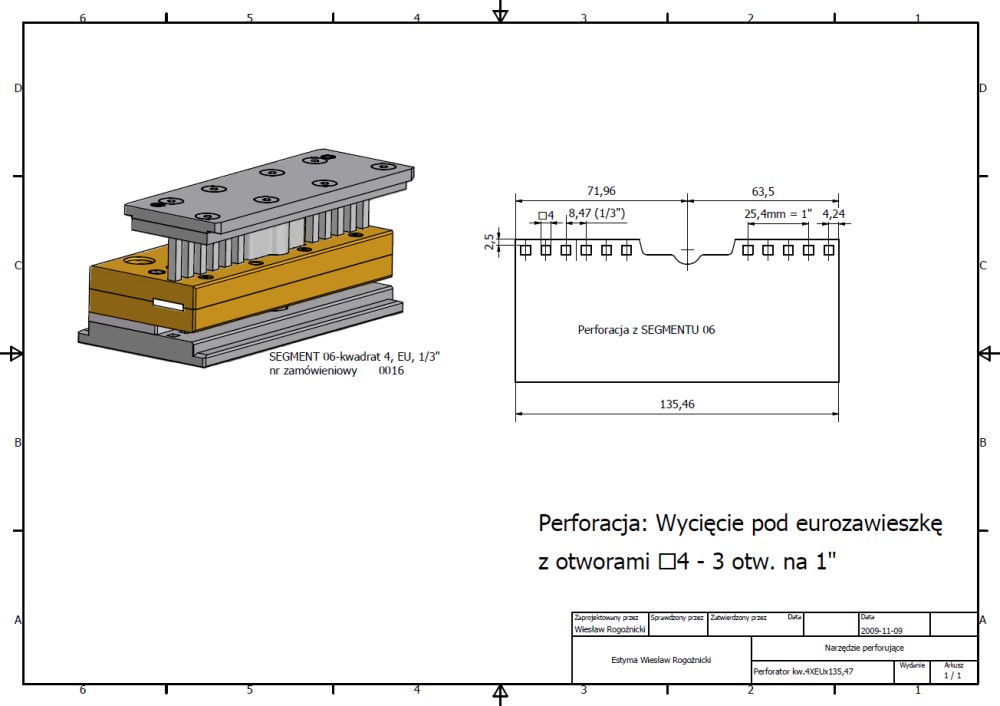

SEGMENT 06- Quadrat 4, EU, 1/3″ Bestellnummer 0016
1.6 Quadratlöcher 4 mm plus Ausschnitt für den Euro-Aufhänger.SEGMENT 06- Quadrat 4, EU, 1/3″ Bestellnummer 0016

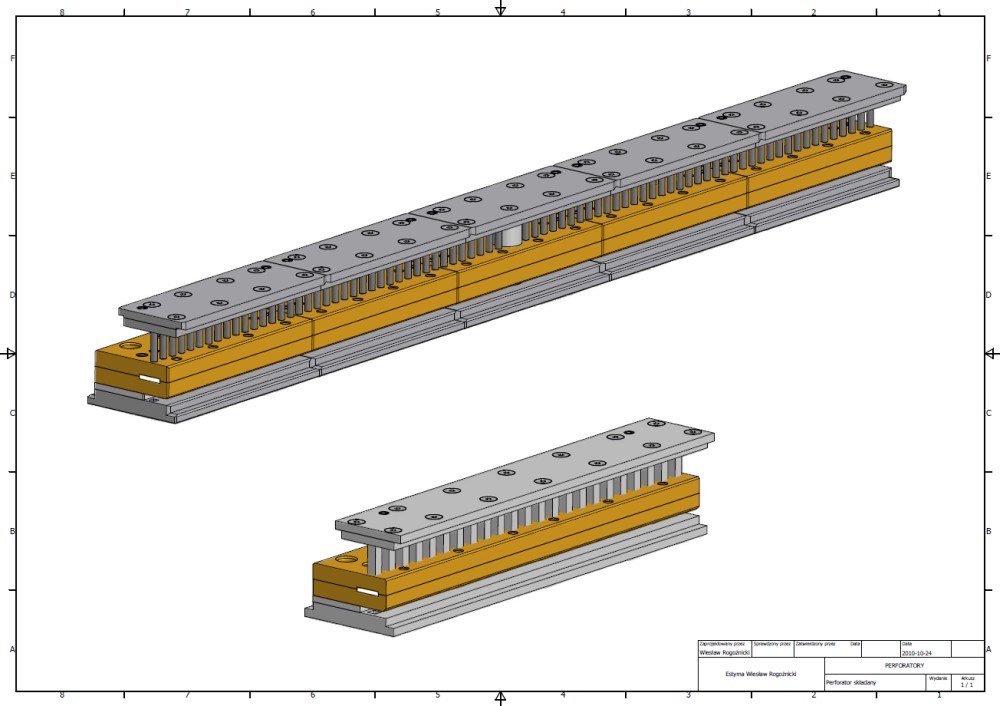

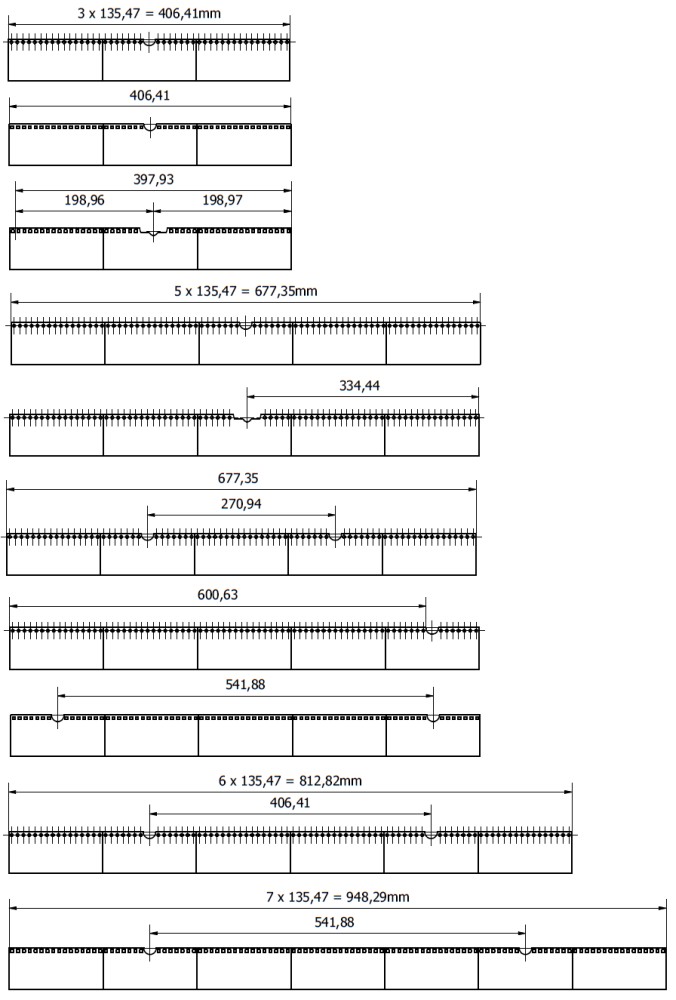

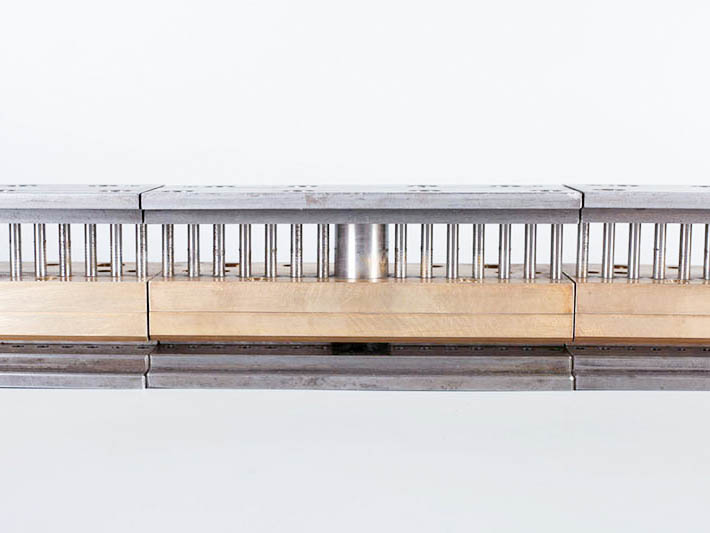

Hier können Sie einige Zusammenstellungen von Segmenten sehen

Werkzeuge mit dem Sprung von 1/3″ stellen wir als kurze Segmente her, die beliebig konfiguriert werden können. Diese Lösung ermöglicht Kostensenkung und Erweiterung der Perforationsmöglichkeiten.

Hier können Sie einige Zusammenstellungen von Segmenten sehen
  1. Segmentwerkzeuge zum Perforieren mit einem Sprung von 1/2″, L=292,10 mm

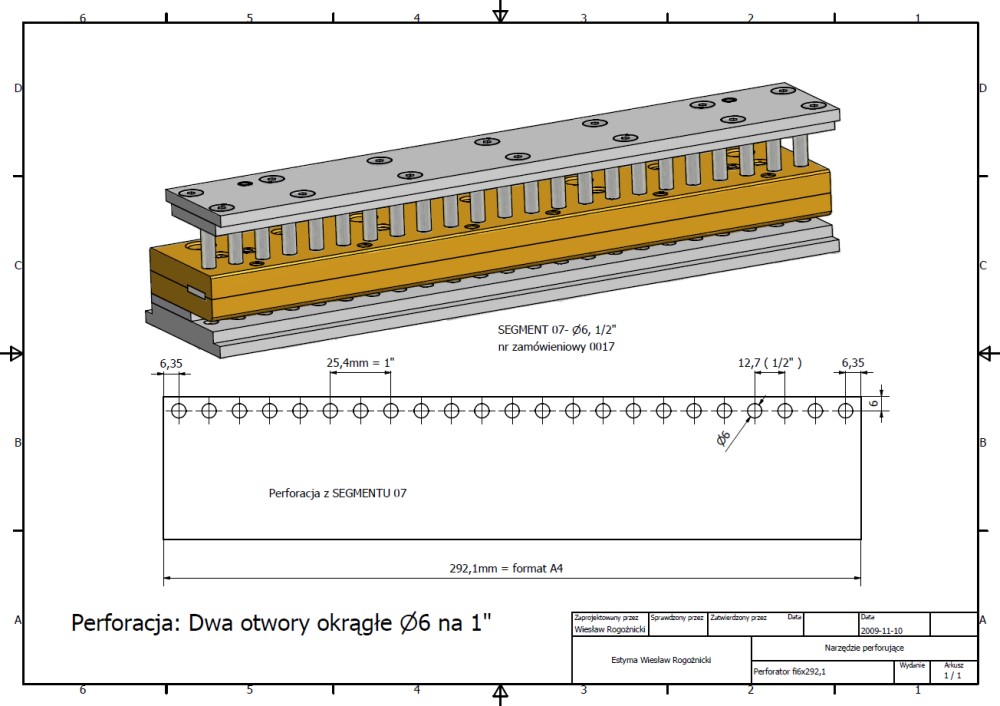

SEGMENT 07- Löcher ∅6, 1/2″ Bestellnummer 0017
2.1 Runde Löcher ∅6 mm.SEGMENT 07- Löcher ∅6, 1/2″ Bestellnummer 0017

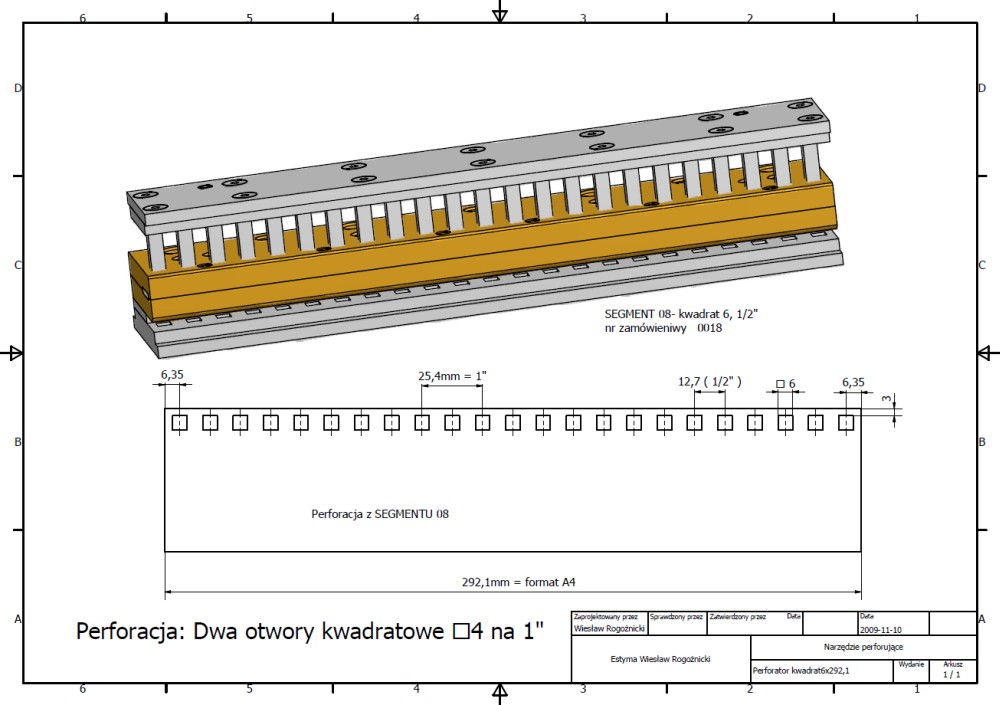

SEGMENT 08- Quadrat 6, 1/2″ Bestellnummer 0018
2.2 Quadratlöcher 6 mm.SEGMENT 08- Quadrat 6, 1/2″ Bestellnummer 0018
  1. Werkzeuge auf Auftrag
Spezifikation herunterladen (PDF)
